ダイレクト(ビルトイン)ジャック について

2017年12月08日

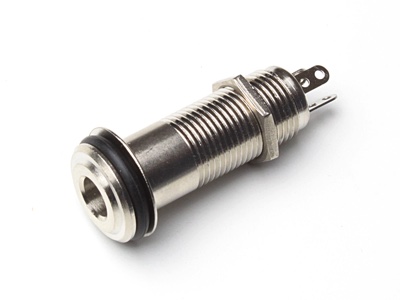

ダイレクト(ビルトイン)ジャック ニッケル

商品番号 3140



このジャックは主にシールドプラグの差込口がサイドやエンド部にあるタイプのギターや
ベースで見かけるパーツです。

ステレオタイプですので端子が3本出ています。
交換や取り付け時にどの端子にどの線を接続すれば良いのか??
とご質問を頂くことがありますので下記に詳細画像を掲載しておきます。


外側に一番近い部分が「アース」
(写真だと一番下)、
内側に入った2つの端子のうち長い方が「ホット」(写真だと上部左側)、
内側に入った2つの端子のうち短い方が「バッテリー(電池)」(写真だと上部だと右側)、

にそれぞれつなぐ端子となります。

※弊社取扱いダイレクトジャック以外の製品につきましては必ずしも上記通りとは
限りませんのでご了承をお願い致します。

溝切部分までの長さ、溝切部分の長さの概算数値は上記の通りです。

よろしければご参考にどうぞ!
