こんにちは!ギターワークスの山ちゃんです!\( °∀° )/

急に寒くなってまいりました、、、

ちょっと体調がよろしくありません、、、



ミナミホイールがあったり翌週には浜松でライブ、、、

そんなこんなでバタバタしていたせいもあり疲れが、、、



ただありがたいことにミナミホイールたくさんの方に見ていただけました!ありがとうございます!!

昨年製作したジャズマスターを使っております!

不動のメインです!



山ちゃんのギター製作記  テレデラ?ジャズマス? #6

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

今後ともよろしくお願い致します!





長々と書きましたが

やっていきましょう!!

山ちゃんのギター製作記!!!



このブログは、、、



素人でもギターが作れるの!?というものです!

あくまでも私、山ちゃんは事務員であり素人です。

お客様のギターを調整、リペアをすることはありませんのでご安心ください!m(_ _ )m



そんなコンセプトの記事です!!

前回の記事はこちら

山ちゃんのギター製作記  テレデラ?ジャズマス?#5

ネック塗装まで終わりました!



もう、色々事件が起こりましたね、、、笑

さて順調にいくのやら、、、





では続きをやっていきます!

ピックガード製作をやっていきます!



素材選び

まず形はテレキャスターデラックスと同じ外形で、JMタイプのピックアップの穴を開けるまではきまってます!

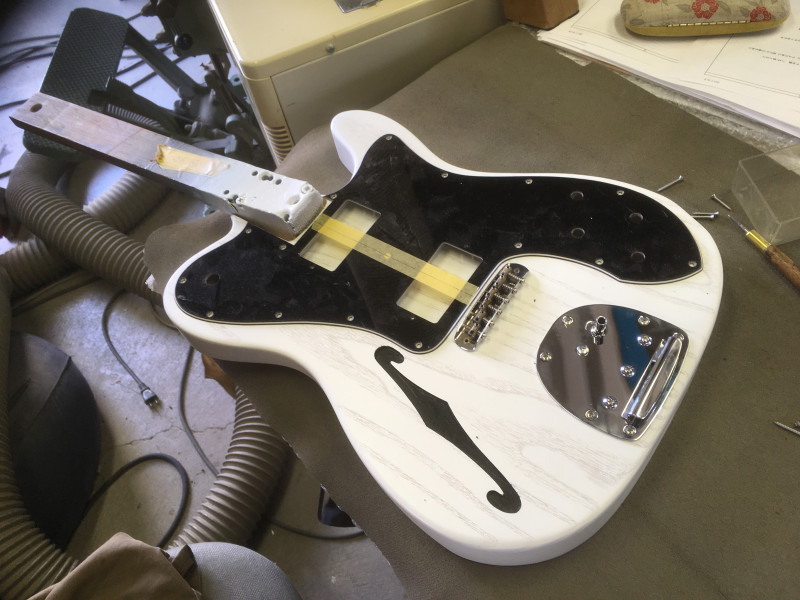

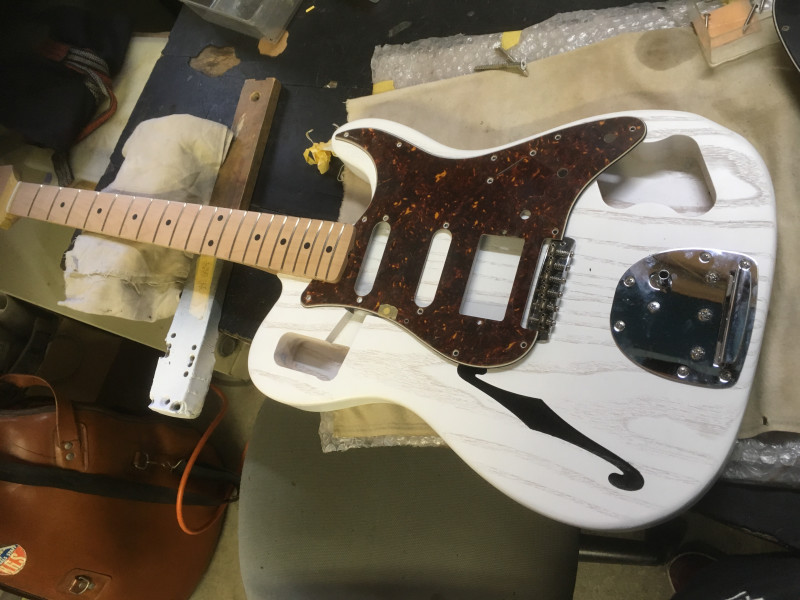

一旦乗せてみて色合いを見ることに!

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

前回作ったジャズマスターと同じ配色にしたかったのでべっ甲にしようと思ってました。











すると、おっちゃんから囁きが、、、、











(-з-) {黒の方がロックやのになぁ







(´・ω・`)





やまちゃん悩み始めました(´・ω・`)









-10分後-



…(´・ω・`)





-20分後-



…(´・ω・`)





-1日後-



…_(┐「ε:)_

…∑(゚Д゚)

…どっちも作れば良いんじゃ∑(゚Д゚)



てことで2種類つくります(  ゚ ▽ ゚ ;



型製作

では型を作っていきます!

外形はテレデラのピックガードをコピー!



アクリル板を大まかに切ります。

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

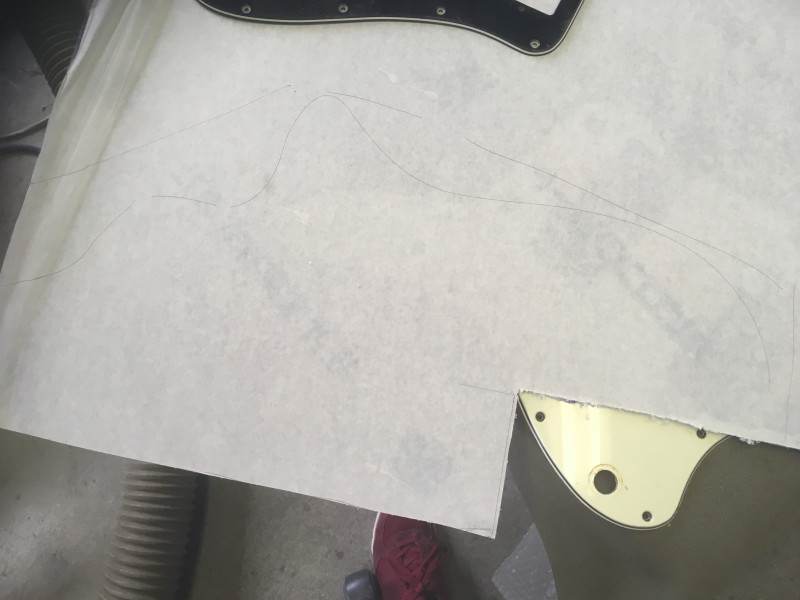

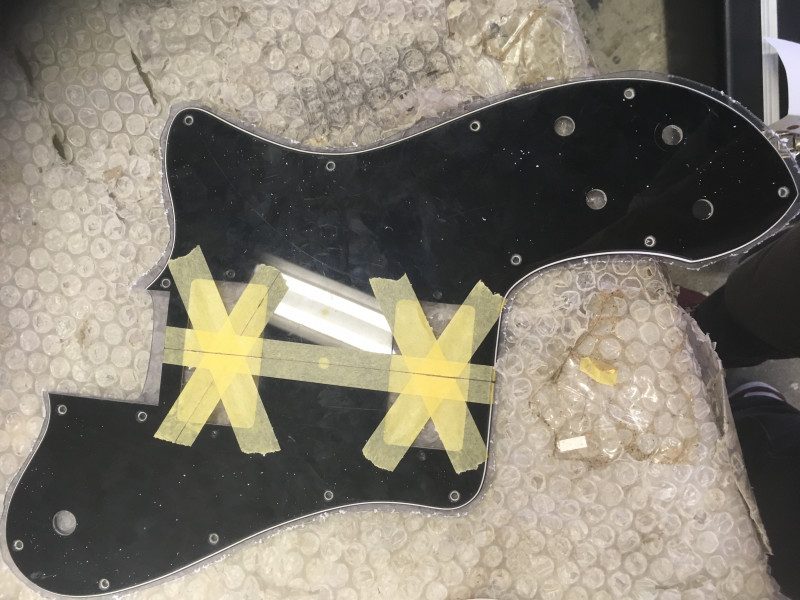

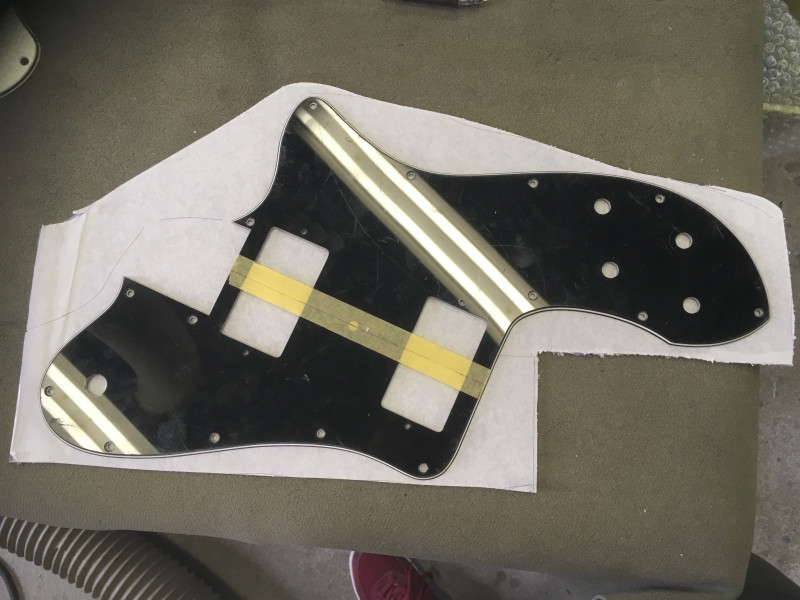

外形を書いて

ラフカットするラインを記入します。

山ちゃんのギター製作記  テレデラ?ジャズマス? #6



できました!(線が薄い)

山ちゃんのギター製作記  テレデラ?ジャズマス? #6



糸鋸で切っていきます!

(写真撮り忘れてます…すみません…)



切れたものがこちら!

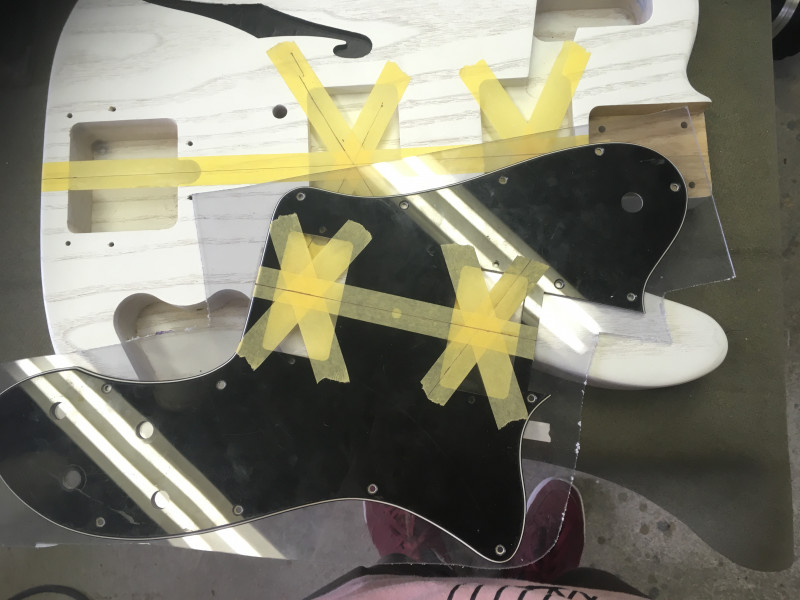

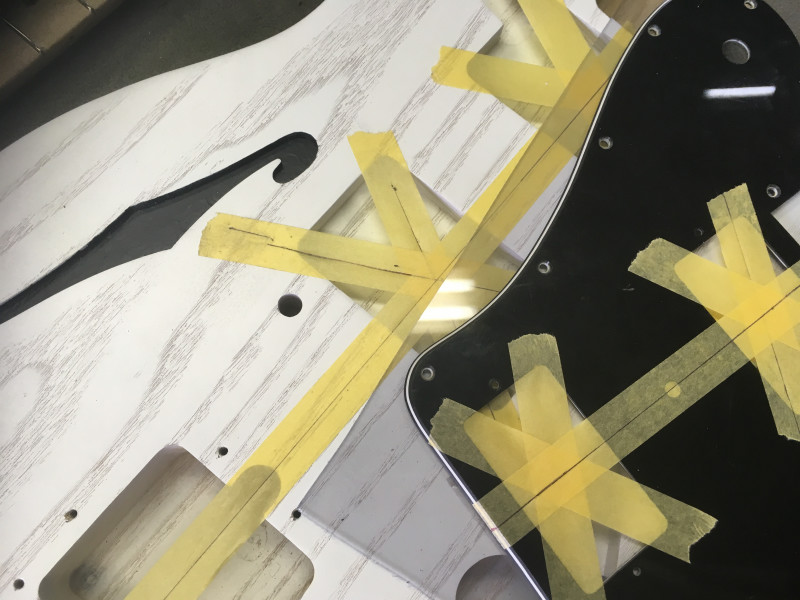

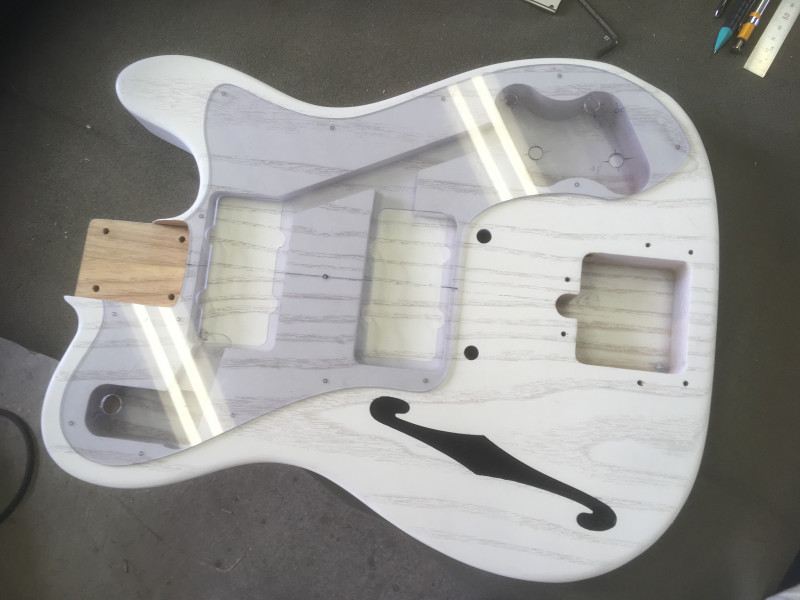

ボディーと元となるピックガードのセンターをだします。

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

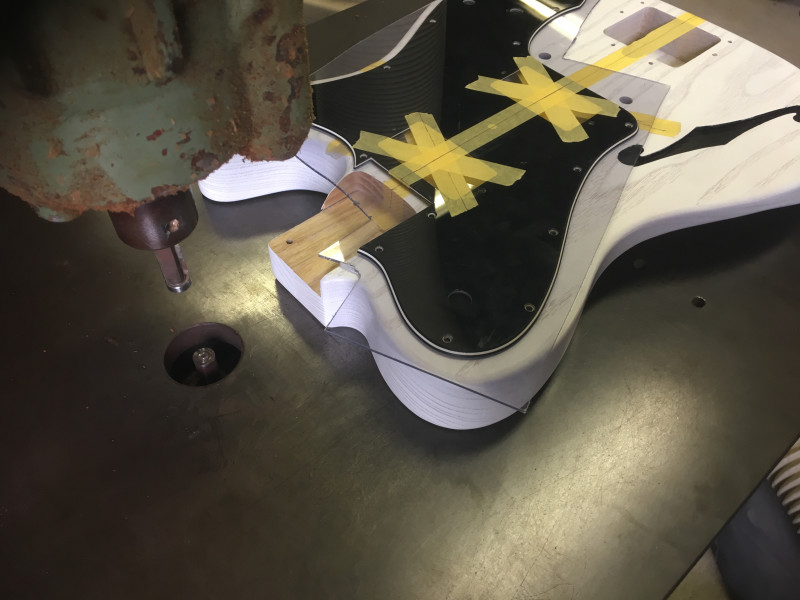

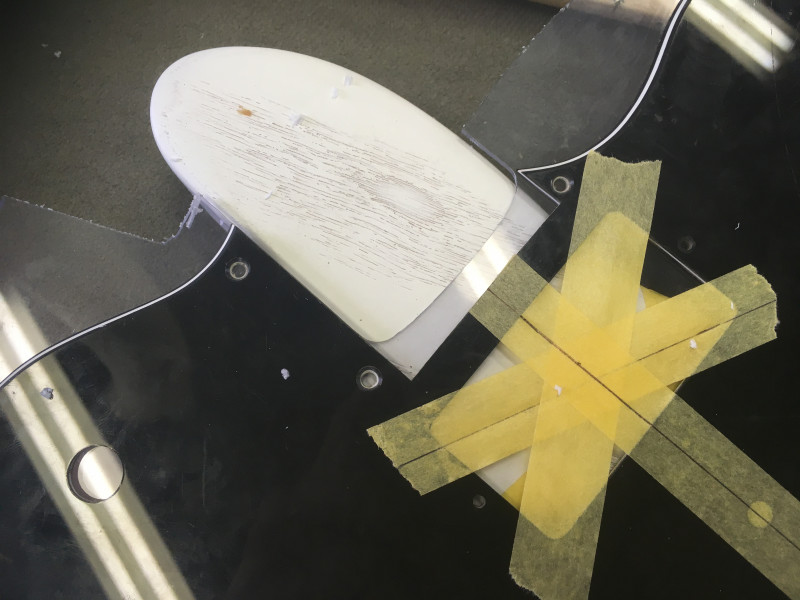

ザグリなどはみ出さないようにし位置を決めたら、ルーターを使いネックポケット部のラインを切り出します。

山ちゃんのギター製作記  テレデラ?ジャズマス? #6



出来ました。

山ちゃんのギター製作記  テレデラ?ジャズマス? #6



そこから糸鋸を使い外形を更にラフカット!

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

この後コロ付きのビットを使い、外形をあわせていきます!

(また写真撮り忘れてしまいました。。。)



では次!!

ジャズマスターのピックアップ部を切り出します

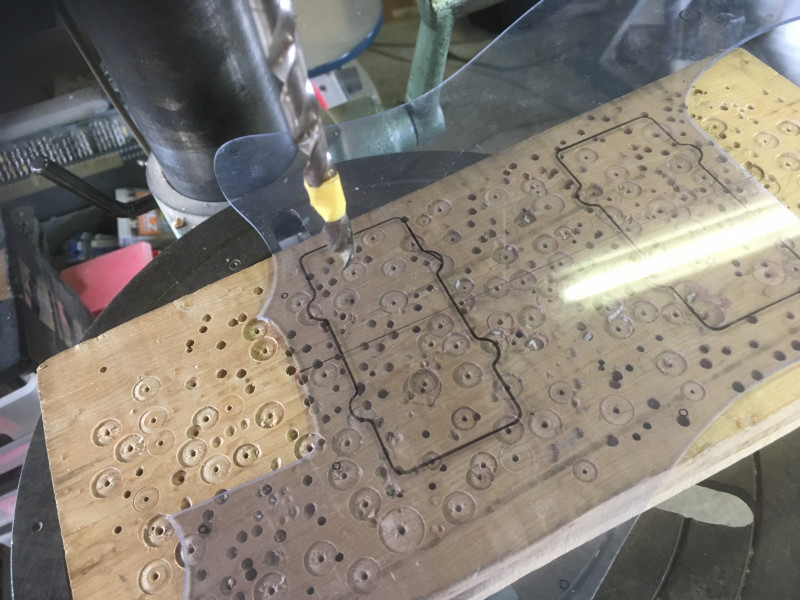

穴を開けて…

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

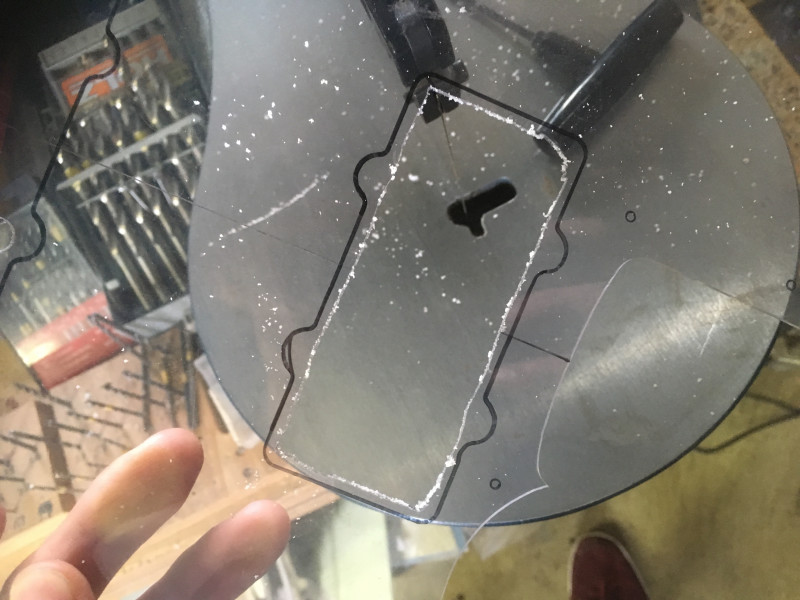

ラフカット!

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

先程と同じように周りをコロ付きのビットで削ります!

(またまた写真撮り忘れ…)

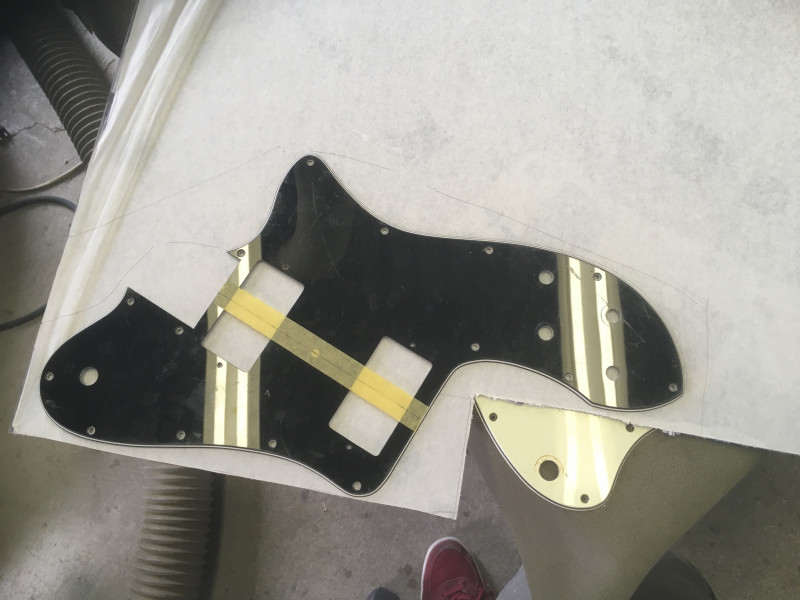

完成!!!!

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

本来はここで電気パーツとボディが干渉しないかなど見なくてはいけません!

…僕はやってませんでした!!(これが後々に…)

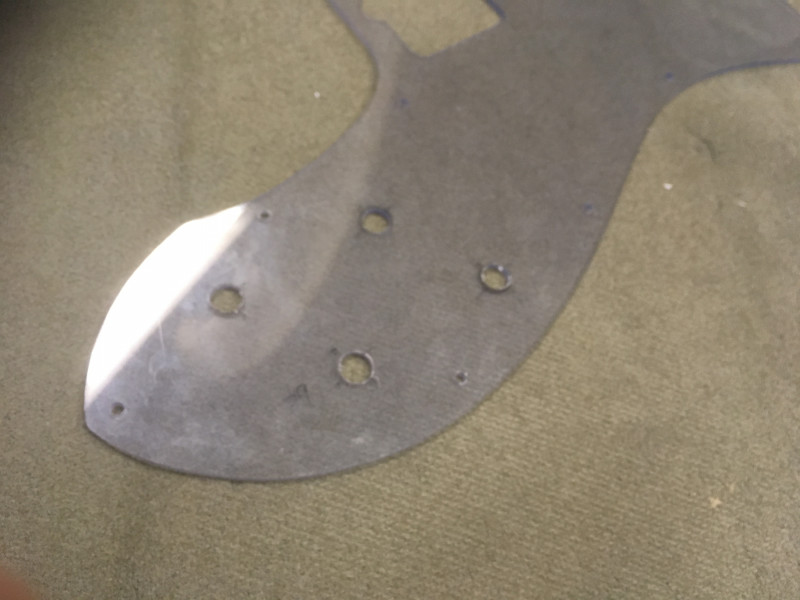

型にあわせた穴を開けていきます!

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

山ちゃんのギター製作記  テレデラ?ジャズマス? #6



型に合わせて製作!

ではまずべっ甲から作っていきます!

ギターワークスでもピックガード材販売しております!

商品ページはこちら!



上と同じ要領で

板材切り出し

外周ラフカット

コロ付きビットで整形

面取りビットで外周を面取り

ピックアップ部ラフカット

コロ付きビットで整形

ビス穴・パーツ穴あけ

ビス穴面取り

サンディング

フレット磨きクロスで艶出し

という流れです!

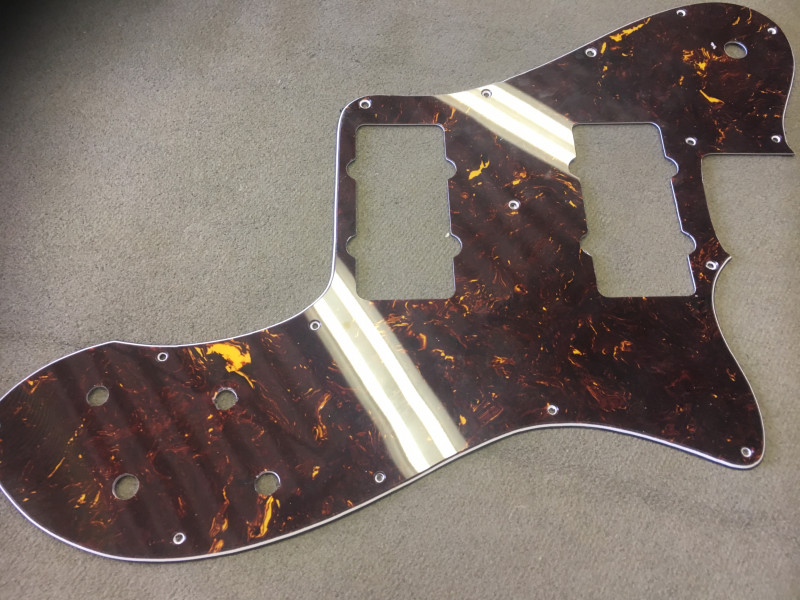

完成したのがこちら!

山ちゃんのギター製作記  テレデラ?ジャズマス? #6



えっと、、、

お気づきの方多いかと思いますが、、、



作業写真が一切ありませんでしたΣ(~∀~||;)



ごめんなさい。。。



はじめてにしてはうまく行ったんではないでしょうか!?

そして黒いピックガードは後回し!とりあえず早く音を聞きたーーーーい!!!!!



進みます!!!

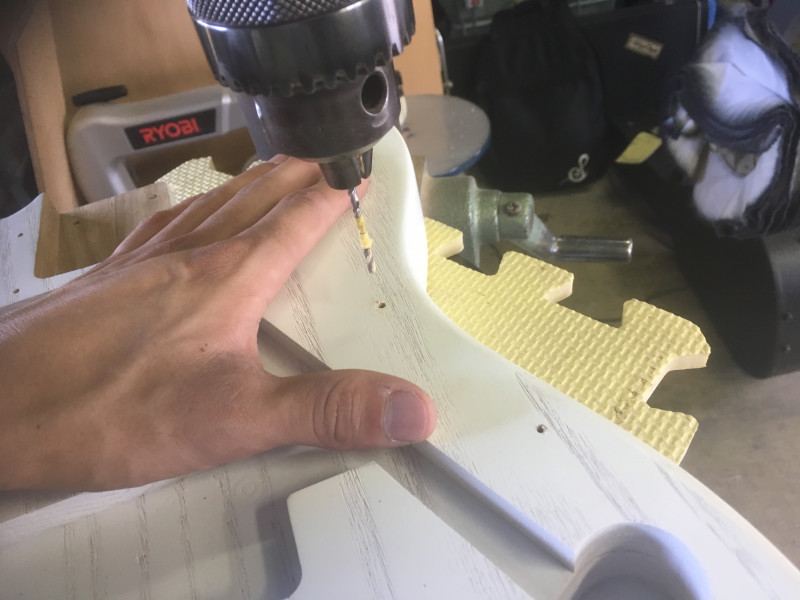

ボディにビス穴をあけます!

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

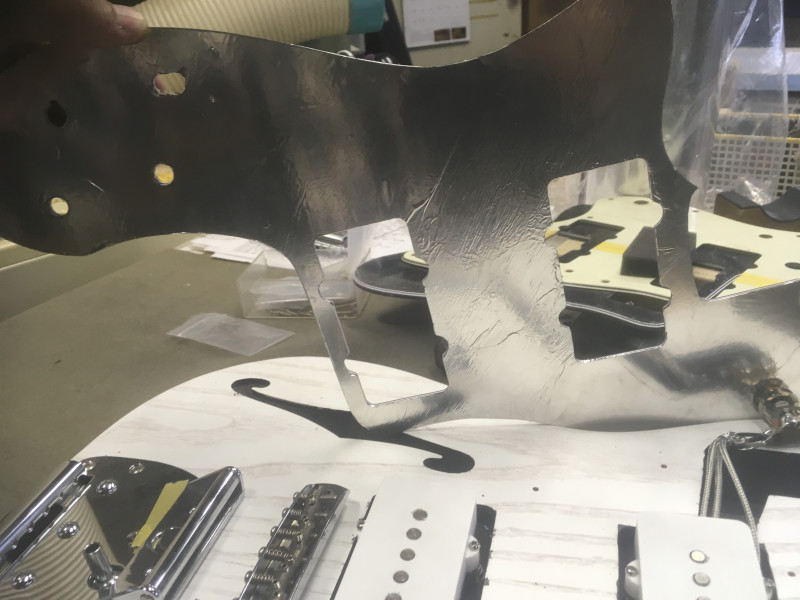

ノイズ対策もしっかりと!

裏にはアルミシートを貼りました!

商品ページはこちら!

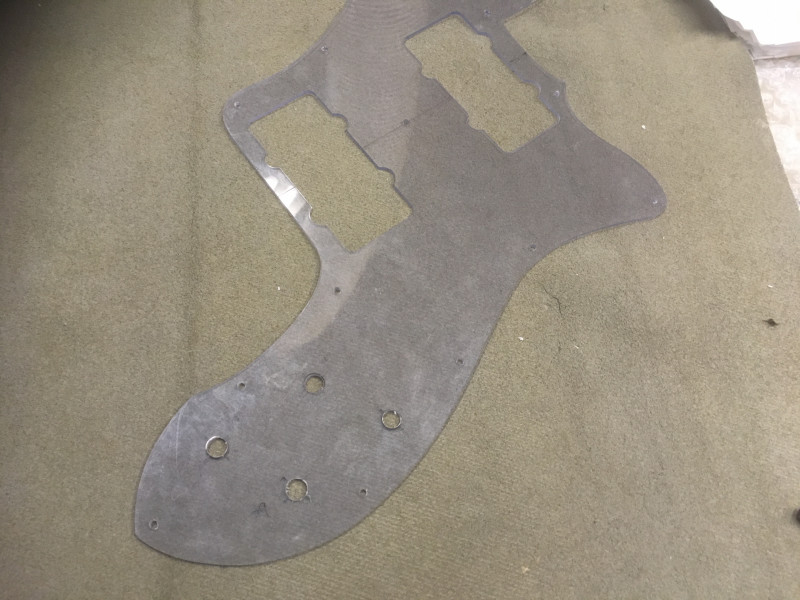

山ちゃんのギター製作記  テレデラ?ジャズマス? #6

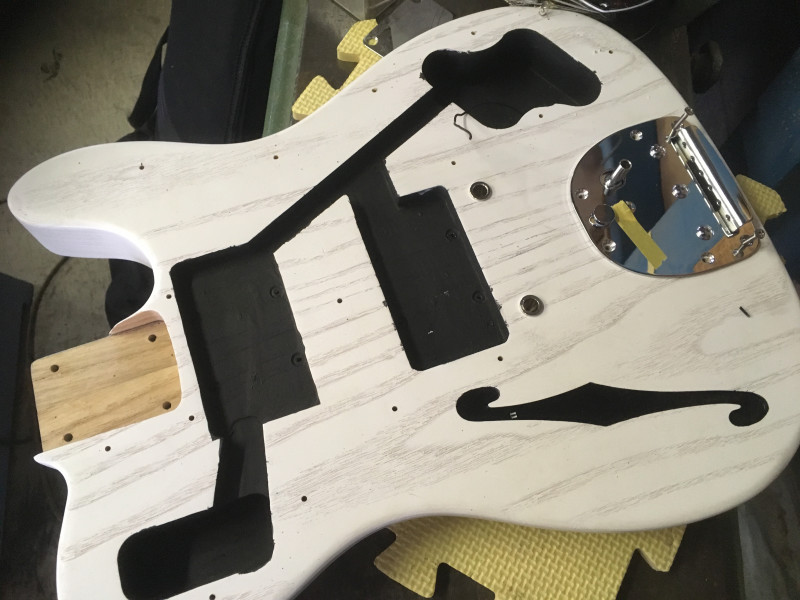

ボディーにはマスキングをして導電塗料を塗ります!

山ちゃんのギター製作記  テレデラ?ジャズマス? #6



ギターワークスの導電塗料は水性なのでラッカー塗装でも安心!

ちょっとボディーにこぼしてしまったのですがちゃんと取れました!

安心です!おすすめ!



山ちゃんのギター製作記  テレデラ?ジャズマス? #6

紹介ページはこちら!







動画でも紹介してますので御覧ください!

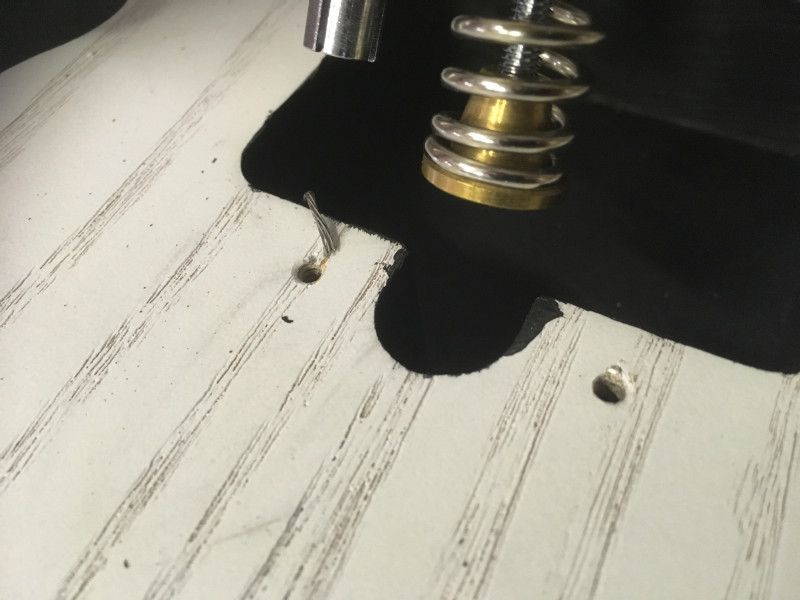

アースはテールピースからとってます!

山ちゃんのギター製作記  テレデラ?ジャズマス? #6



今回の総評





写真少なすぎ(`Д´*)q





ごめんなさいーーーーーーーーーー(´д`lll)

つい集中するとどうしても忘れてしまいます、、、、



今回がそうだとすれば次回は、、、、どうでしょう!!←



次回は組み込み!

もうすぐ完成です!!!お楽しみに!!
