山ちゃんのギター製作記  テレデラ?ジャズマス?#7※完結※

2017年10月22日

こんにちは!ギターワークスの山ちゃんです!\( °∀° )/



山ちゃんのギター製作記



このブログは、、、



素人でもギターが作れるの!?というものです!

あくまでも私、山ちゃんは事務員であり素人です。

お客様のギターを調整、リペアをすることはありませんのでご安心ください!m(_ _ )m



そんなコンセプトの記事です!!

前回の記事はこちら

山ちゃんのギター製作記  テレデラ?ジャズマス?#6



前回はピックガード製作までいきました!

もう終盤でございます・・・!

残すはナット溝整形と組み込みのみ!



では続きをやっていきます!



配線

ボディ側を完成させます!



配線はギブソンスタイル!

網線を使って配線してます。

ハンダはケスター

コンデンサは0.03μFのオイル!

残念ながら当店では取り扱いしておりません,,,(´・ω・`)



コントロールは

2vol 1tone

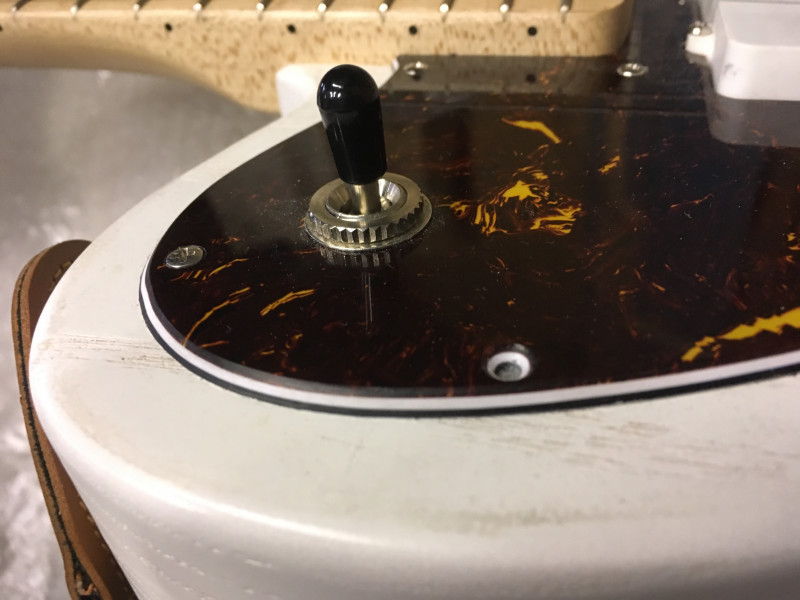

トグルスイッチ

という仕様です!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

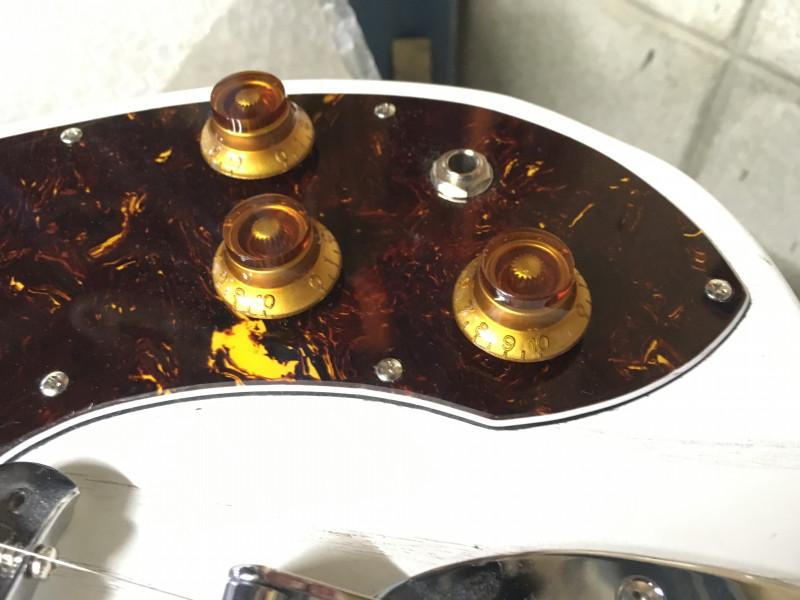

ピックガードをネジ止めして完了!!!



ペグ取り付け

ネックにペグを取り付けます。



使うペグはこちら!

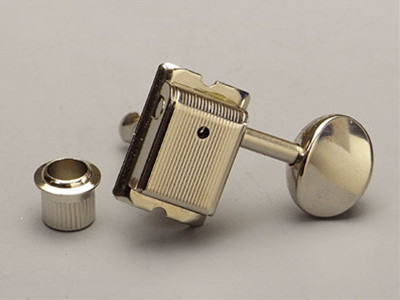

GOTOH SD91-05M-L

ゴトー ビンテージ メタルノブペグ 6連 ニッケル

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

商品ページはこちら◎

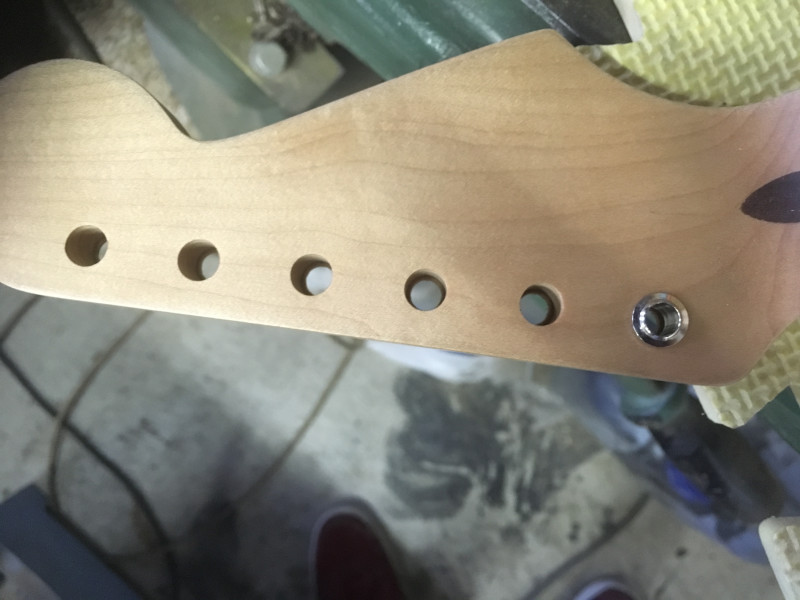

まずはブッシュを取り付けます。

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

この時、効率よくブッシュを取り付けるのに便利なアイテムがあるんです!!

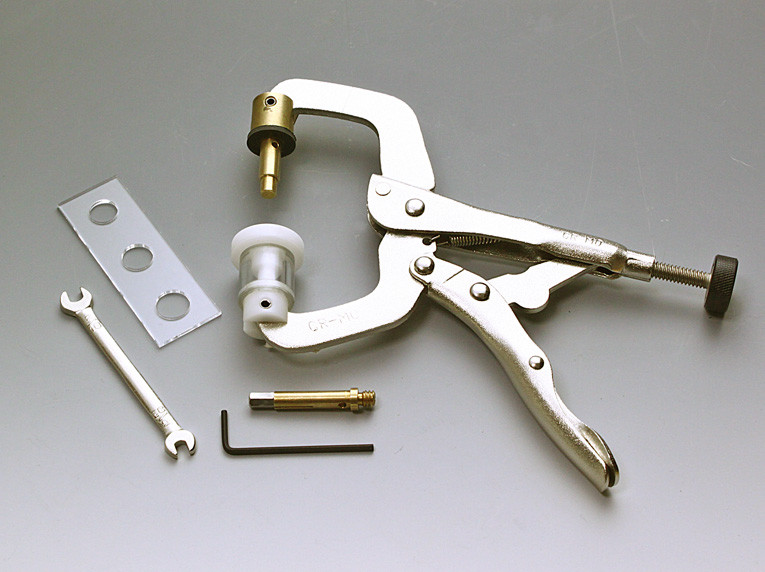

ペグブッシュ プレス

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

商品ページはこちら◎

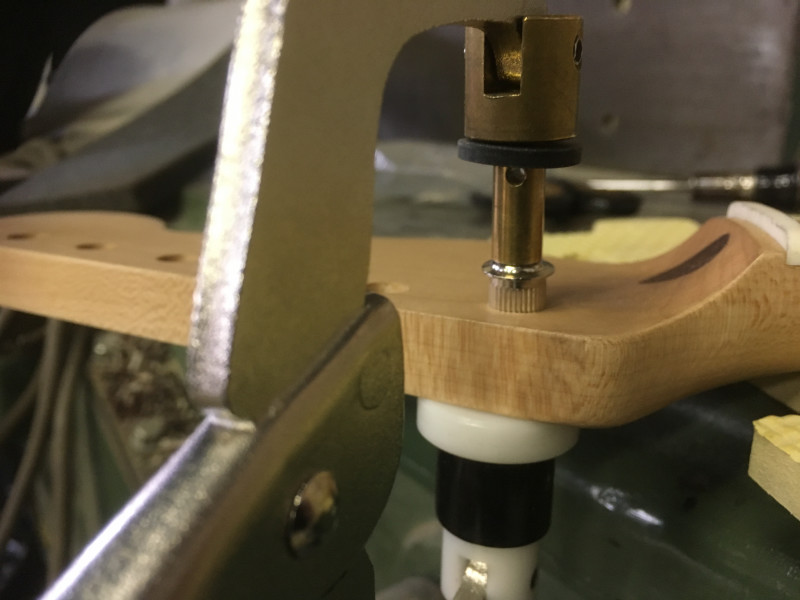

プレスして装着するのでヘッドにダメージを与ず確実にブッシュを装着出来ます!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

どんどんやっていきます!

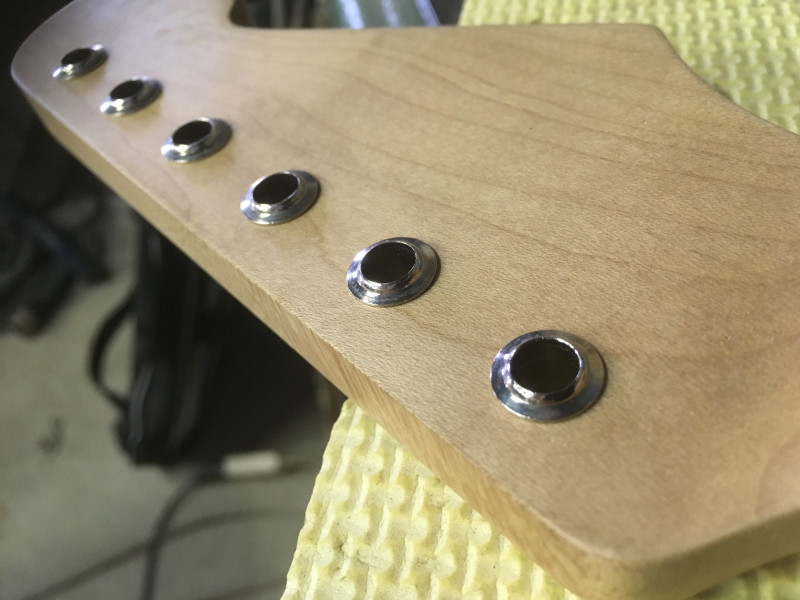

装着完了!!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

またまた作業写真がなかったので作業内容は

ペグの取り付け動画にてご確認ください(´・ω・`)



ナットの整形

今回使うナットは

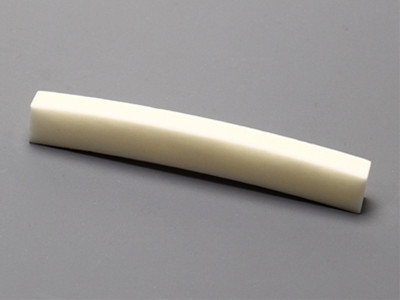

牛骨180R付きのフェンダータイプ

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

商品ページはこちら◎



取り付け方法はこちら!(また写真が無かった。。。)

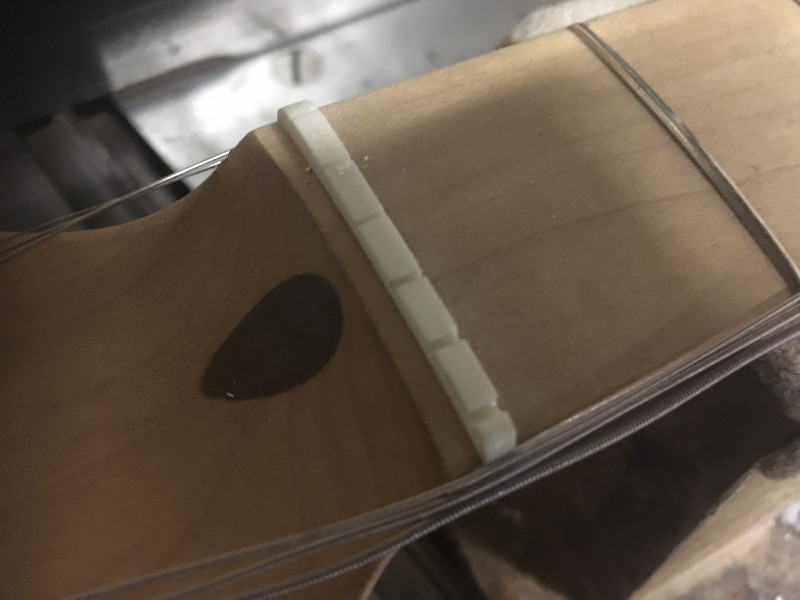

ナット溝にあわせて幅など調整して取り付けました。



ナット溝のマーキングには

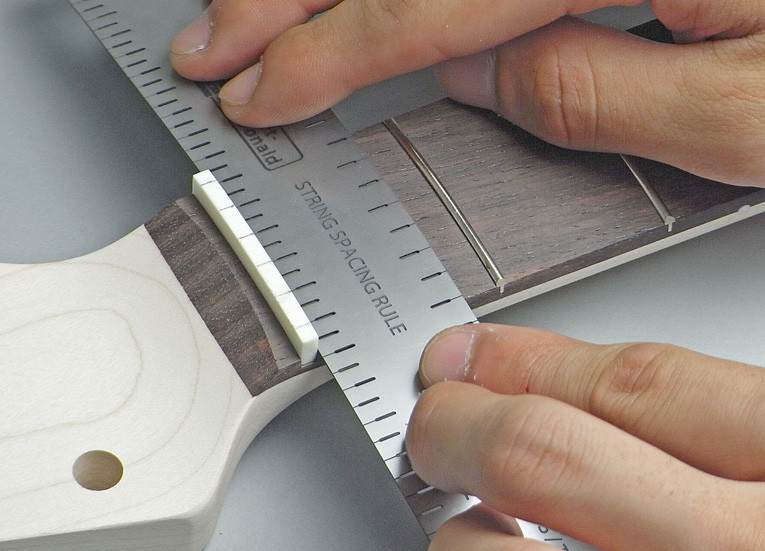

ナットスペースゲージがオススメです!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

商品ページはこちら◎

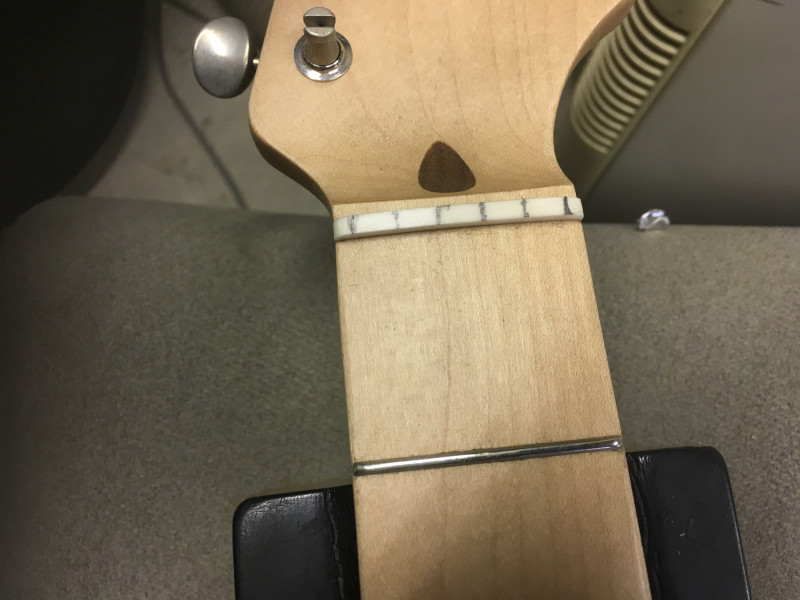

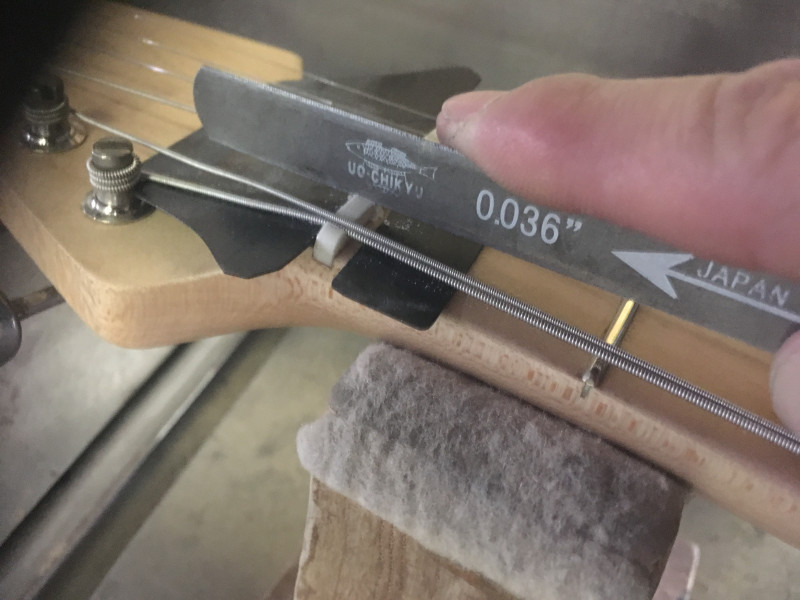

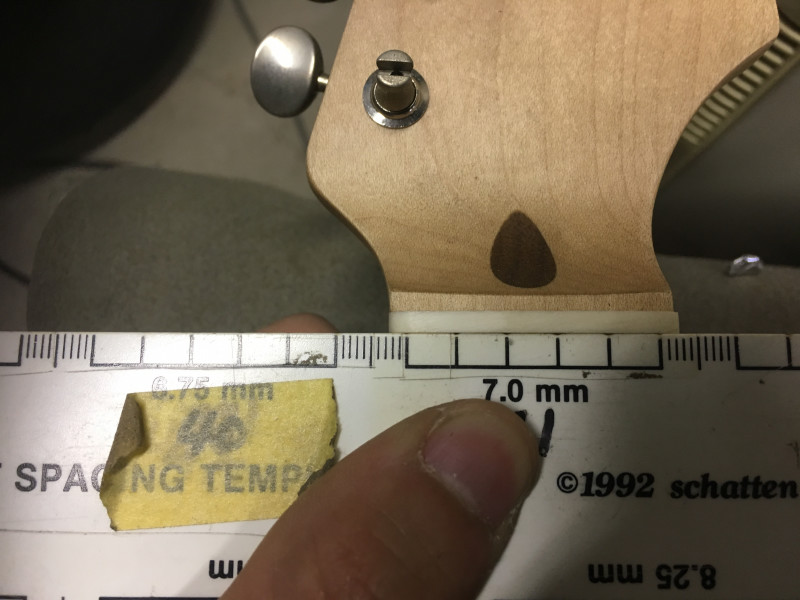

ではナットスペースゲージを使って溝の場所をマーキングします!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

ネックを取り付けて弦を張ります!

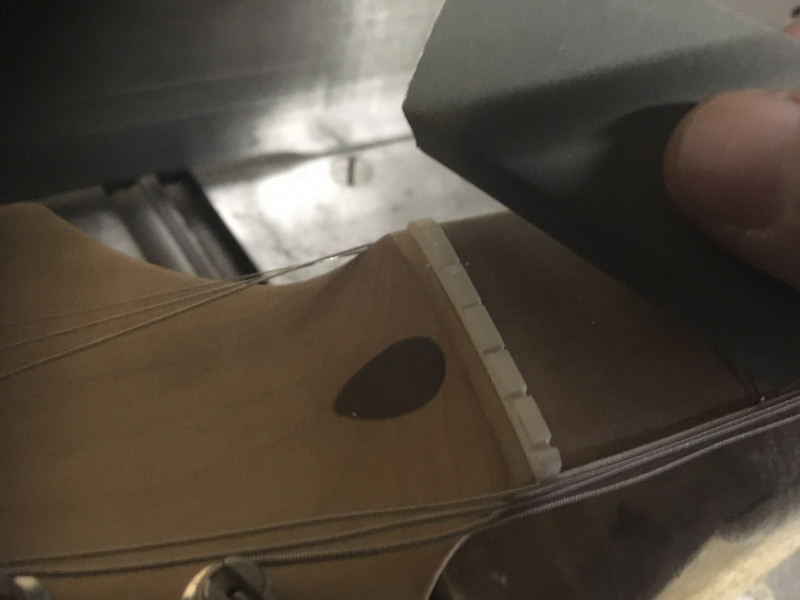

溝を削っていきます!

ゲージが.011-.049なのでそれぞれに合ったヤスリを使います!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

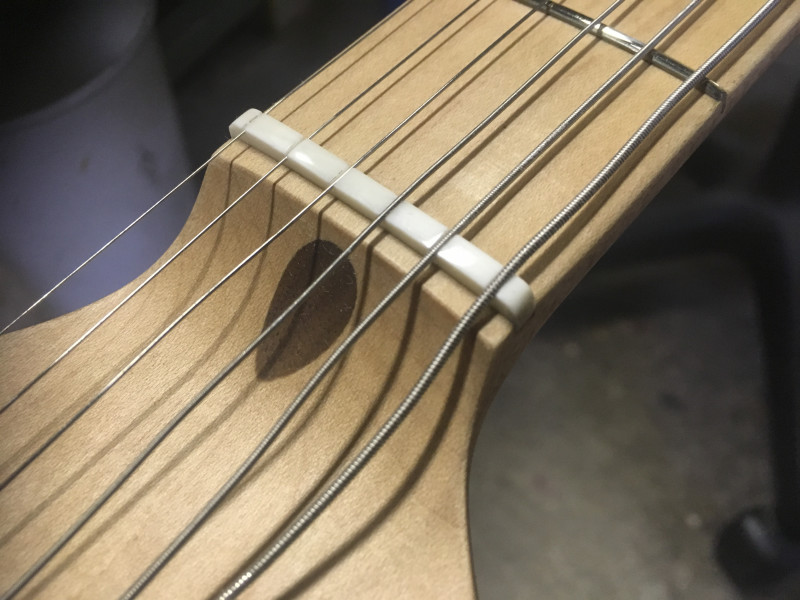

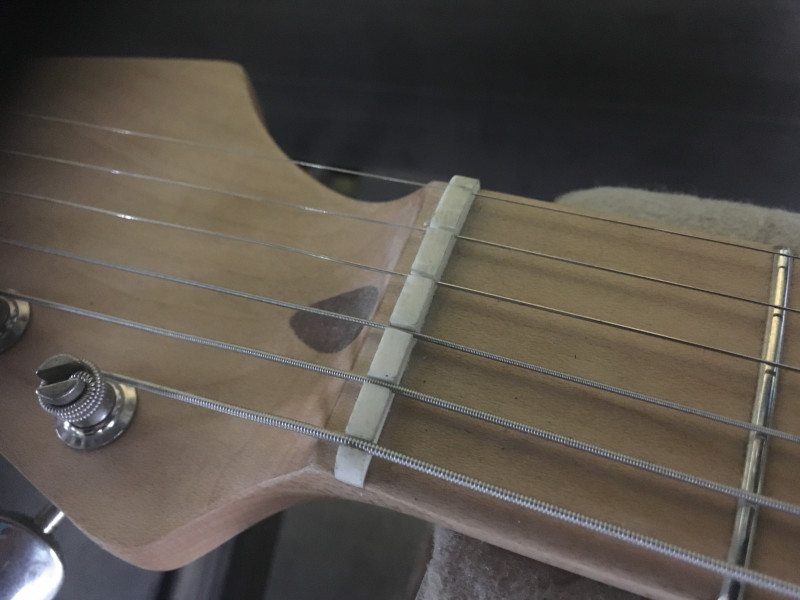

できました!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※



上面を整形し、

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※



磨いて光らせいていきます。

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

完成!!!!!

いやぁぁ、長かったぁぁぁ

どんな音がするかな〜^^



と思いきや、問題発生_(┐「ε:)_

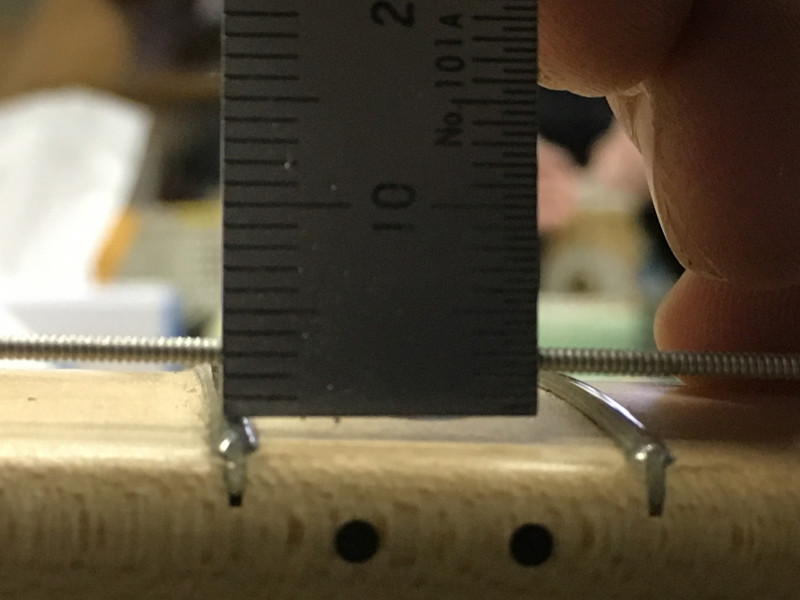

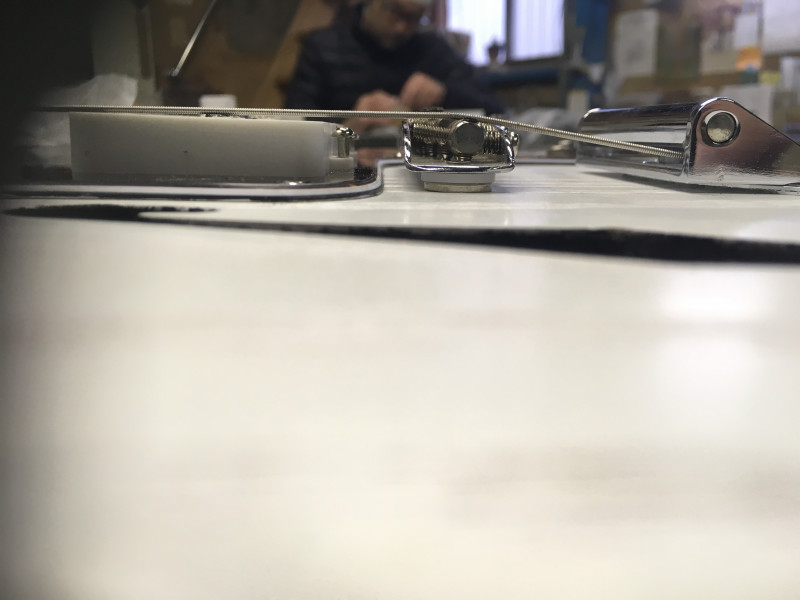

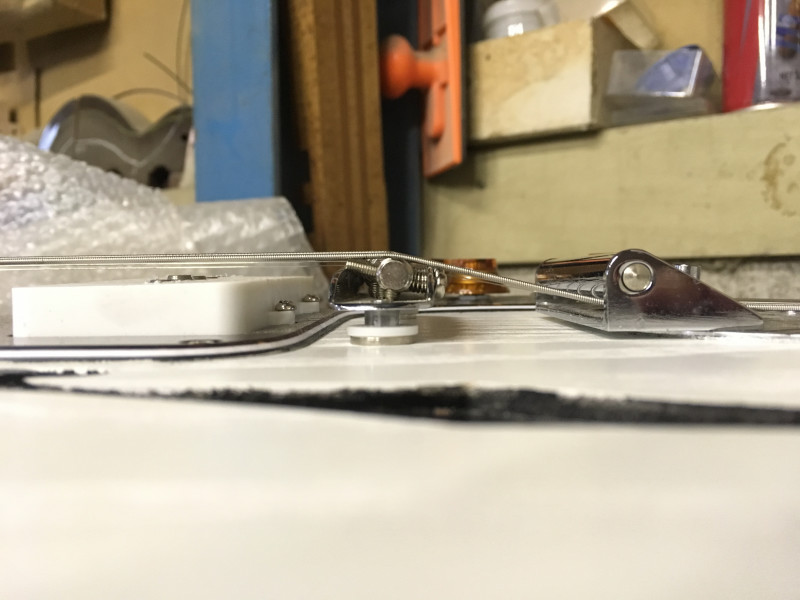

弦高がめっちゃ高い…

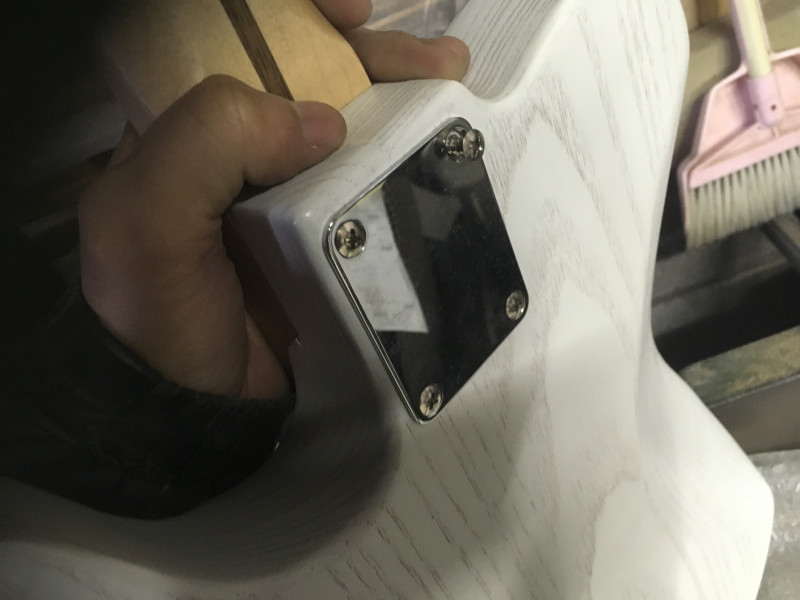

ネックを握るとめっちゃ弦高高い!!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

ま、、、まあまだちゃんと調整してないしなぁ、、、



あ、、、あれ?



山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

ブリッジ一番ひくいのに!?!?!?!?



えーっと、、、



ネックポケットミスったなこりゃヘ(゚∀゚*)ノ



ジャズマスターとテレキャスではブリッジが違うのでもちろんネックポケットの深さは違います。



テレキャスの深さで掘ってた、、、、

約3ミリほど違う、、、



この記事は、、、

素人でもギターが作れるの!?というものです!

あくまでも私、山ちゃんは事務員であり素人です。

お客様のギターを調整、リペアをすることはありませんのでご安心ください!m(_ _ )m



あくまでも私、山ちゃんは事務員であり素人です。



あくまでも私、山ちゃんは事務員であり素人です。



あくまでも私、山ちゃんは事務員であり素人です。



あくまでも私、山ちゃんは事務員であり素人です。



あくまでも私、山ちゃんは事務員でありsi…(ry



お客様のギターを調整、リペアをすることはありませんのでご安心ください!m(_ _ )m



皆様、ちゃんと使用するパーツに合わせて作っていきましょうね、、、

ということで、シムつくります、、、



ピンチを逆手に!

シムを作るわけですが、あることを思いつきました。



違う木挟んでみる!?

ホワイトアッシュ+メイプル指板+ハードテイル

=カッキカキの硬い音になる事間違い無し、、、



ってことでマホガニーを挟めば少しは丸くなるのでは!?!?



と!!!



てなわけで、

最初からこの仕様にしようと思ってたことにします!!!!←



シム製作

またまたネックを外して

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

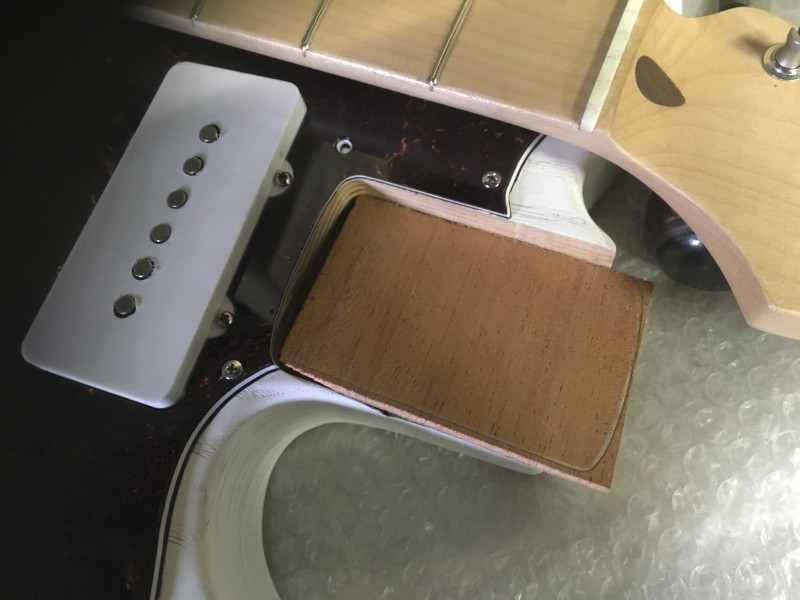

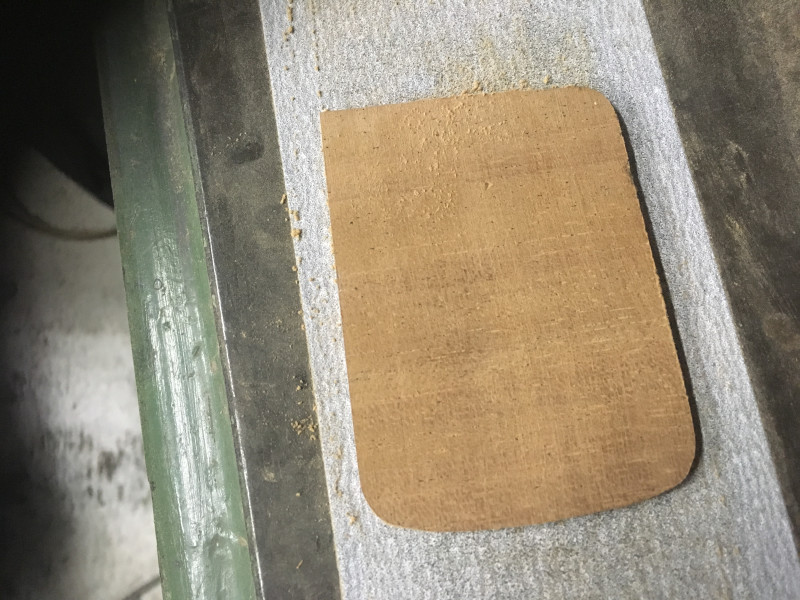

ポケットに合うように整形して

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※



厚みを調整します

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※



ビス穴開けて

挟み込めば、、、

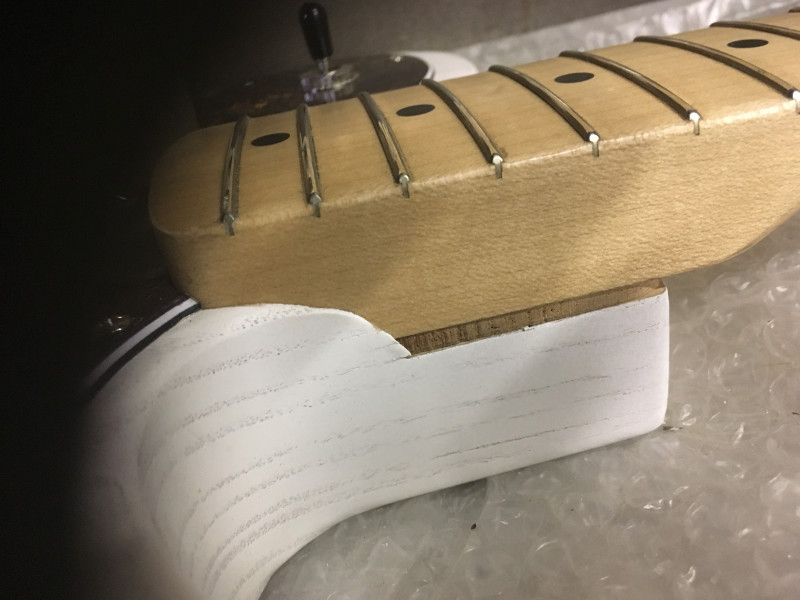

完成!!!



この違和感嫌いじゃない!!!!(言い訳)

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

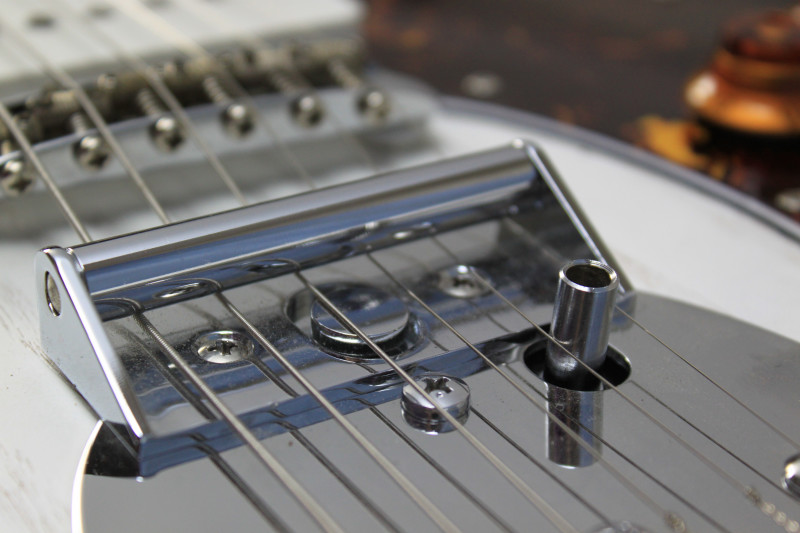

無事弦高も調節できるようになりました!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※



ついに!

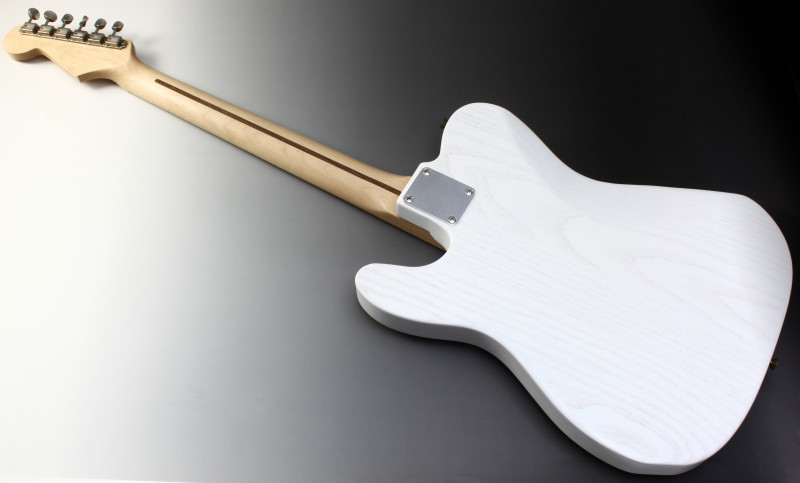

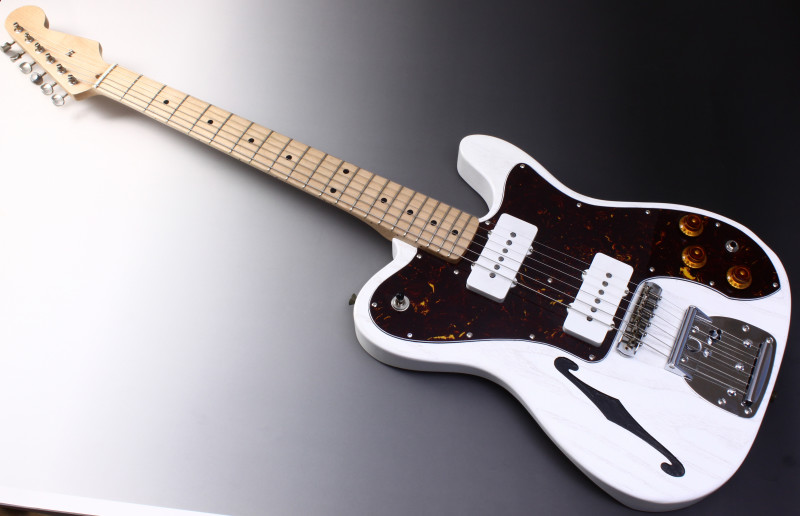

ついに完成いたしました!!!



どーーーん!

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

山ちゃんのギター製作記  テレデラ?ジャズマス? #7 ※完結※

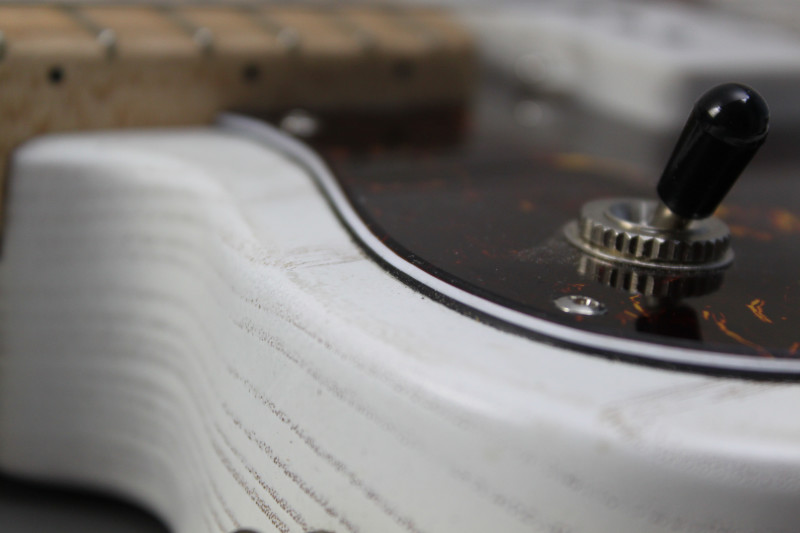

如何でしょう!!!

思ったよりか、、、よい!!!!!

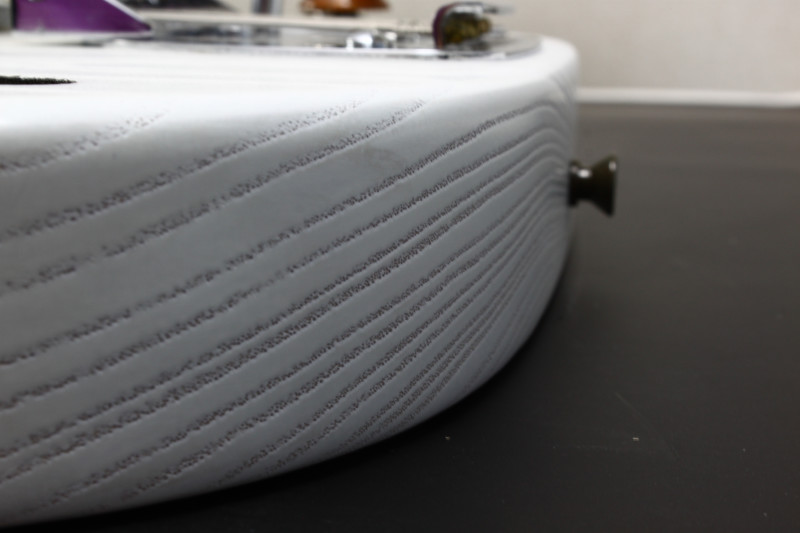

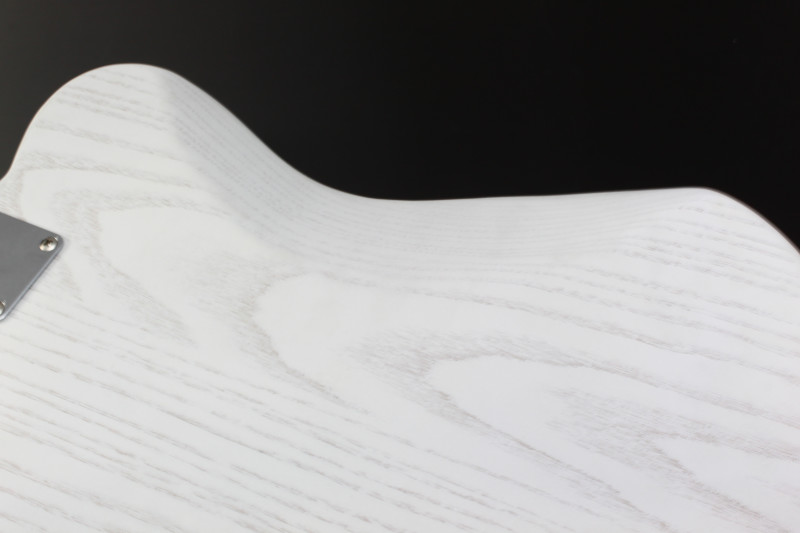

前作もそうですが、さり気なくこの木目が出てる感じがよいですね!!



では実際の音はというと、、、



実際いくらかかったの!?

では実際にかかった材料代を見ていきましょう!

一部取り扱いの無い商品がありましたのでありモノで計算してみました!



■ご注文内容

商品番号:702
ご注文商品名:ボディー材 ホワイトアッシュ 2P
単価:¥16,200
数量:1
小計:¥16,200
————————————————————
商品番号:774
ご注文商品名:ストラトタイプ メイプル1Pネック 21F
単価:¥15,120
数量:1
小計:¥15,120
————————————————————
商品番号:2000-N
ご注文商品名:ゴトー ビンテージ メタルノブペグ 6連 ニッケル GOTOH SD91-05M-L
単価:¥4,860
数量:1
小計:¥4,860
————————————————————
商品番号:1032-N
ご注文商品名:波型テンションピン ニッケル 1個
単価:¥270
数量:1
小計:¥270
————————————————————
商品番号:1050-N
ご注文商品名:ストラップピン フェンダータイプ ニッケル 1個
単価:¥162
数量:2
小計:¥324
————————————————————
商品番号:1015-C
ご注文商品名:ジョイントプレート クローム
単価:¥648
数量:1
小計:¥648
————————————————————
商品番号:1118-N
ご注文商品名:ジョイントビス 4.0X45mm ニッケル 4個セット
単価:¥216
数量:1
小計:¥216
————————————————————
商品番号:1581
ご注文商品名:ジャガー&ジャズマスター ブリッジ クローム
単価:¥4,320
数量:1
小計:¥4,320
————————————————————
商品番号:1580
ご注文商品名:ジャガー&ジャズマスター ヴィブラートテールピース クローム
単価:¥6,480
数量:1
小計:¥6,480
————————————————————
商品番号:644
ご注文商品名:ピックガード材 茶べっ甲3P 300X450X2.4mm
単価:¥5,616
数量:1
小計:¥5,616
————————————————————
商品番号:1106-N
ご注文商品名:ピックガードビス スモール ニッケル 12個セット 2.6X12mm
単価:¥324
数量:1
小計:¥324
————————————————————
商品番号:3010
ご注文商品名:トグルSW 立型
単価:¥1,512
数量:1
小計:¥1,512
————————————————————
商品番号:3120-N
ご注文商品名:モノラルジャック ニッケル
単価:¥378
数量:1
小計:¥378
————————————————————
商品番号:3064
ご注文商品名:コントロールミニポット 1MA
単価:¥486
数量:3
小計:¥1,458
————————————————————
商品番号:5636
ご注文商品名:FENDER USA 62ビンテージタイプ ジャズマスターピックアップ フロント
単価:¥11,880
数量:1
小計:¥11,880
————————————————————
商品番号:5637
ご注文商品名:FENDER USA 62ビンテージタイプ ジャズマスターピックアップ リアー
単価:¥11,880
数量:1
小計:¥11,880
————————————————————
商品合計:¥81,486
送料:¥0
決済手数料:¥324
————————————————————
合計金額(税込):¥81,810
————————————————————



や、、、安くはありませんが、なんといっても

楽しいんです!!



でも自分好みのギターが出来たら

安いもんではないですか!?



ギターワークスでは自作派の方ももちろんですが

オーダーメイド、コンポーネントなども承っております!



自分で作りたいけど、この工程は難しい。。。

環境的に塗装が出来ない、、、

などの方もサポートさせていただきます!



是非ご相談ください!



あ、でも

あくまでも私、山ちゃんは事務員であり素人です。

お客様のギターを調整、リペアをすることはありませんのでご安心ください!m(_ _ )m



お客様の楽しみにしてるよーという一言が励みになっております、、、

本当にありがとうございます!!

長々と不定期な更新にも、お付き合いありがとうございました!



次回はネックとかつくってみたいですね!(…フラグ??)



ではこの辺で!
